پیوست ششم آیین‌نامه ۲۸۰۰ برای وال‌مش؛ راهنمای جامع الزامات نظام مهندسی

زلزله‌های مهیب دهه‌های اخیر در ایران و سراسر جهان نشان داده‌اند که بخش عمده خسارت‌های مالی سنگین و تلفات جانی در ساختمان‌ها ناشی از تخریب سازه اصلی نبوده بلکه حاصل فروریزش اجزای غیرسازه‌ای به ویژه تیغه‌ها و دیوارهای پیرامونی بوده است. فروریزش دیوارهای سنگین بنایی نه تنها مسیرهای خروج اضطراری را مسدود می‌کند بلکه به سیستم‌های برقی و تأسیساتی آسیب زده و موجب جراحات شدید جانی ساکنان می‌شود.

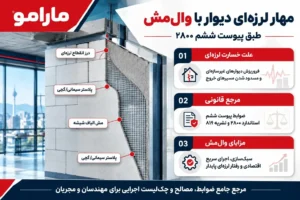

با انتشار و ابلاغ پیوست ششم آیین‌نامه ۲۸۰۰ برای وال‌مش (طراحی لرزه‌ای و اجرای اجزای غیرسازه‌ای معماری) و در ادامه تدوین نشریه ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی، تحولی اساسی در روش‌های مهار لرزه‌ای تیغه‌ها رقم خورد. در کنار وال‌پست‌های سنتی فلزی، فناوری نوین تسلیح دیوار با شبکه الیاف و پلاستر که در محافل مهندسی به «وال‌مش» شهرت یافته است، به عنوان روشی استاندارد، سریع، سبک و اقتصادی رسمیت یافت.

این مقاله یک مرجع جامع مهندسی برای طراحان سازه، مهندسان ناظر نظام مهندسی، مجریان ذی‌صلاح و کارفرمایان است تا با درک عمیق رفتار الاستیک و غیرخطی دیوارهای مهارشده با وال‌مش، کلیه ضوابط محاسباتی، الزامات مصالح، روش‌های اجرایی و چک‌لیست‌های تحویل کارگاهی را به صورت دقیق فرا بگیرند.

۱. چرایی بازنگری در مهار لرزه‌ای دیوارها و فلسفه پیوست ششم استاندارد ۲۸۰۰

برای دهه‌ها مهار تیغه‌ها در برابر بارهای جانبی از طریق وال‌پست‌های فلزی سنتی شامل نبشی‌کشی و وادارهای قوطی سنگین انجام می‌گرفت. اگرچه این روش از لحاظ تئوری پایداری برون‌صفحه دیوار را تأمین می‌کرد، اما در مقام عمل با کاستی‌ها و آسیب‌های جدی همراه بود:

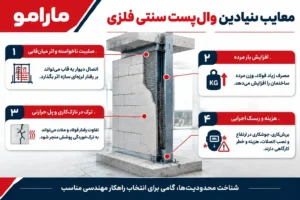

معایب بنیادین وال‌پست سنتی فلزی

• ایجاد صلبیت ناخواسته و اثر میان‌قابی (Infill Wall Effect): اتصال مستقیم مصالح بنایی به ستون‌ها و زیر سقف باعث می‌شد دیوار صلبیت جانبی قاب را تغییر دهد، زمان تناوب طبیعی ساختمان را کاهش دهد و نیروهای برشی زلزله را به سمت خود جذب کند که نتیجه آن تخریب ستون‌ها در اثر تشکیل طبقه نرم یا ستون کوتاه بود.
• تحمیل بار مرده سنگین: مصرف تناژ بالای آهن‌آلات در ساختمان‌های چندطبقه بار مرده اسکلت را به شدت بالا می‌برد و ابعاد فونداسیون و اعضای باربر را غیربهینه می‌کرد.
• پل‌های حرارتی و ترک‌های نازک‌کاری: به دلیل اختلاف شدید ضریب انبساط حرارتی میان فولاد و ملات گچ یا سیمان، روی سطح تمام وادارهای فلزی ترک‌های عمیق طولی ایجاد می‌شد که نمای داخلی و خارجی را تخریب می‌کرد.
• هزینه‌های بالا و خطرات ایمنی کارگاه: نیاز به عملیات برش‌کاری، جوشکاری در ارتفاع و رول‌بولت‌های کاشت سنگین در بتن علاوه بر هزینه‌های مضاعف خطرات حوادث کارگری را افزایش می‌داد.

فلسفه مهندسی سیستم وال‌مش

پیوست ششم استاندارد ۲۸۰۰ مهار دیوارهای غیرسازه‌ای را بر پایه دو اصل اساسی بازتعریف کرد:

1. جداسازی کامل دیوار از سازه اصلی (Isolating the Wall): دیوار باید در تراز سقف و لبه ستون‌ها آزاد باشد تا تغییرمکان‌های نسبی جانبی طبقات (Drift) در هنگام زلزله بدون اعمال فشار به دیوار انجام شود.
2. مسلح‌سازی پوسته دیوار با کامپوزیت پلیمری-معدنی (FRCM/TRM): رفتار شکننده و ترد دیوار با ترکیب شبکه الیاف شیشه و لایه‌های پلاستر پایه معدنی به یک سیستم شکل‌پذیر و مقاوم در برابر خمش خارج از صفحه تبدیل می‌شود. در این حالت تنش‌های کششی ناشی از شتاب زلزله در پهنه دیوار توزیع شده و دیوار به صورت یک دیافراگم یکپارچه عمل می‌کند.

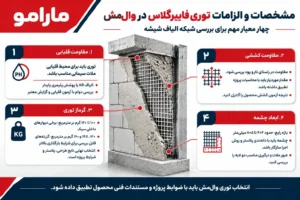

۲. مشخصات و الزامات استاندارد شبکه الیاف فایبرگلاس (Glass Mesh)

شبکه الیاف در سیستم وال‌مش هسته اصلی تحمل تنش‌های کششی است. هر توری موجود در بازار شرایط استفاده در وال‌مش را ندارد و ناظران سازه باید مشخصات فیزیکی، مکانیکی و شیمیایی آن را طبق ضوابط نشریه ۸۱۹ و استاندارد ۲۸۰۰ تطبیق دهند.

الف) ضرورت مقاومت قلیایی توری الیاف شیشه (AR-Glass)

محیط خمیر سیمان تازه و بتن بسیار قلیایی بوده و دارای $pH$ بالاتر از ۱۲.۵ است. توری‌های الیاف شیشه معمولی بدون پوشش در برابر یون‌های هیدروکسیل ناپایدارند و پیوندهای سیلیکاتی آن‌ها دچار هیدرولیز شیمیایی می‌شود که موجب پودر شدن توری ظرف چند ماه درون ملات می‌گردد.

• توری مورد تأیید باید دارای الیاف مقاوم به قلیا با حداقل ۱۶ درصد زیرکونیا (ZrO2ZrO_2ZrO2​) در ساختار شیشه باشد یا مجهز به کوتینگ ضد قلیای پلیمری پایدار باشد.
• آزمون دوام قلیایی طبق استاندارد بین‌المللی ASTM E2098 انجام می‌شود و مش باید پس از قرارگیری در محلول قلیایی تسریع‌شده، حداقل مقاومت کششی باقی‌مانده استاندارد (حداقل ۵۰ درصد مقاومت اولیه) را حفظ کند.

ب) مقاومت کششی تسلیم و نهایی (Tensile Strength)

• مقاومت کششی الیاف شیشه در هر دو راستای تار (Warp) و پود (Weft) نباید از مقدار محاسباتی تعیین‌شده در دفترچه محاسبات کمتر باشد.
• حداقل مقاومت کششی توری در نشریه ۸۱۹ عموماً بین ۱۰۰۰ تا ۱۲۰۰ نیوتن بر ۵ سانتی‌متر برای نمونه‌های خشک در نظر گرفته می‌شود.

ج) گرماژ توری (وزن بر واحد سطح)

گرماژ بر حسب گرم بر متر مربع (g/m2g/m^2g/m2) مشخص‌کننده حجم الیاف به کار رفته در توری است:

• برای دیوارهای داخلی سبک با طول کم، گرماژهای ۱۰۰ تا ۱۲۰ گرمی در پلاسترهای گچی کاربرد دارند.
• برای دیوارهای پیرامونی، نماهای سنگین و دیوارهای تحت باد و زلزله شدید، گرماژهای ۱۳۰، ۱۴۵ و ۱۶۰ گرم بر متر مربع با پلاستر پایه سیمانی الزامی هستند. مشخصات ریزدانسیته و کاتالوگ آزمون‌ها در بخش مشخصات فنی سایت قابل دریافت و بررسی است.

د) ابعاد چشمه (Mesh Aperture Size)

• ابعاد چشمه‌ها معمولاً بین ۴×۴ میلی‌متر تا ۸×۸ میلی‌متر متغیر است.
• چشمه توری باید به اندازه‌ای بزرگ باشد که ذرات سنگدانه ریز پلاستر از آن عبور کنند تا اتصال چسبنده مکانیکی میان لایه اول و دوم ملات به صورت یکنواخت شکل گیرد. برای انتخاب ابعاد متناسب رول‌ها و مشاهده ساختار بافت تار و پود به صفحه توری فایبرگلاس مارامو مراجعه کنید.

---

۳. ویژگی‌ها و مشخصات فنی پلاسترهای پایه معدنی در وال‌مش

پلاستر نقش ماتریس محافظ و انتقال‌دهنده تنش از بلوک‌ها به شبکه الیاف را ایفا می‌کند. استفاده از ملات‌های ماسه-سیمان سنتی بدون ریزدانه‌بندی مناسب برای سیستم وال‌مش مردود است زیرا چسبندگی کافی به سطح توری و بلوک را ندارند.

---

۴. مقایسه جامع شیوه‌های اجرایی وال‌مش: نواری در برابر سرتاسری

۱. آرایش نواری (Strip Pattern)

در این روش، شبکه الیاف به شکل نوارهای قائم با عرض مشخص (معمولاً ۳۰ تا ۵۰ سانتی‌متر) و با فواصل محور تا محور معین (معمولاً ۱ تا ۱.۵ متر طبق محاسبات سازه‌ای) روی سطح دیوار نصب می‌شود. نوارها به صورت متقارن در دو سمت دیوار قرار می‌گیرند و لبه‌های بالایی و پایینی آن‌ها با نبشی یا ناودانی منقطع مهار می‌گردد. این شیوه بیشتر برای تیغه‌های داخلی با طول و ارتفاع استاندارد و در مناطق با خطر لرزه‌خیزی متوسط کاربرد دارد و باعث کاهش مصرف توری و صرفه‌جویی در هزینه پروژه می‌شود.

۲. آرایش سرتاسری (Continuous Pattern)

در این حالت، ۱۰۰ درصد سطح دیوار به طور یکپارچه در هر دو سمت توسط توری فایبرگلاس پوشانده می‌شود. رول‌های توری در امتداد طولی و عرضی با هم‌پوشانی مشخص (حداقل ۱۰ تا ۲۰ سانتی‌متر) در بستر پلاستر مدفون می‌گردند. این آرایش بالاترین سطح مهار لرزه‌ای، یکپارچگی پوسته و جلوگیری از ترک‌های نازک‌کاری را فراهم می‌کند و به طور ویژه برای دیوارهای پیرامونی نما، دیوارهای مرتفع (بیش از ۳.۵ متر) و ساختمان‌های واقع در پهنه‌های با خطر لرزه‌خیزی خیلی زیاد الزامی و کاربردی است. همچنین با اجرای سرتاسری توری، نیاز به اجرای میلگرد بستر به طور کامل برطرف می‌شود.

۱. آرایش نواری (Strip Method)

• عرض نوارها: عرض نوارهای مش عموماً ۳۰، ۴۰ یا ۵۰ سانتی‌متر است.
• فواصل نوارها: فاصله مرکز به مرکز نوارها بر اساس محاسبات لرزه‌ای تعیین می‌شود که معمولاً بین ۱ تا ۱.۵ متر متغیر است.
• شرایط کاربرد: بیشتر در دیوارهای با دهانه‌های کوچک، دیوارهای داخلی با ارتفاع استاندارد کمتر از ۳ متر و مناطقی با خطر لرزه‌خیزی متوسط استفاده می‌شود.
• مزیت: مصرف کمتر مصالح مش و صرفه اقتصادی در پروژه‌های حجیم.

۲. آرایش سرتاسری (Continuous Method)

• عرض پوشش: ۱۰۰ درصد سطح دیوار در هر دو سمت توسط شبکه الیاف پوشانده می‌شود.
• هم‌پوشانی (Overlap): رول‌های توری در راستای طولی و عرضی باید حداقل هم‌پوشانی استاندارد (معمولاً ۱۰ الی ۲۰ سانتی‌متر) با یکدیگر داشته باشند.
• شرایط کاربرد: دیوارهای بیرونی و پیرامونی، دیوارهای مرتفع با ارتفاع بالای ۳.۵ متر، مناطق با پهنه‌بندی خطر لرزه‌ای خیلی زیاد و دیوارهایی که مستقیماً زیر بار باد شدید قرار دارند.
• مزیت فنی: ایجاد یکپارچگی استثنایی در نما، کاهش ریسک هرگونه ترک مویی در نازک‌کاری و ارتقای چشمگیر رفتار درون‌صفحه و برون‌صفحه دیوار.

 الزامات اتصال، درز انقطاع و جداسازی دیوار طبق ضوابط نظام مهندسی

اجرای وال‌مش بدون مهار لبه‌های فوقانی و کناری فاقد اعتبار قانونی و مهندسی است. سیستم وال‌مش تنش‌های داخل دیوار را مهار می‌کند اما برای واژگون نشدن لبه آزاد دیوار باید تمهیدات زیر لحاظ شوند:

الف) جداسازی دیوار از ستون‌ها و تیغه‌ها

• دیوار باید حداقل به اندازه یک‌صدم ارتفاع طبقه ($0.01H$) یا حداقل ۲۵ میلی‌متر از ستون‌های بتنی یا فولادی فاصله داشته باشد.
• این درز انقطاع باید با مصالح انعطاف‌پذیر و تراکم‌پذیر مانند یونولیت (پلی‌استایرن انبساطی) یا پشم سنگ عایق ضد آتش پر شود تا انتقال نیروی جانبی ستون به دیوار به صفر برسد.

ب) جداسازی زیر سقف یا تیر

• در تراز زیر تیرها و دال‌های سقف نیز باید درز حداقل ۲۵ میلی‌متری تعبیه شود تا با خیز برداشتن و تغییرشکل سقف در اثر بارهای ثقلی و لرزه‌ای فشاری به دیوار وارد نشود.

ج) مهار با ناودانی‌ها و نبشی‌های منقطع فولادی

• برای جلوگیری از چرخش یا واژگونی خارج از صفحه دیوار، لبه فوقانی دیوار باید در فواصل حداکثر یک متر با استفاده از قطعات ناودانی منقطع یا نبشی‌های فولادی ضدزنگ مهار شود.
• این ناودانی‌ها با رول‌پلاک‌های فولادی یا پیچ‌های مخصوص به سقف متصل می‌شوند اما دیوار درون آن‌ها آزاد است تا حرکت افقی داخل صفحه داشته باشد.
• در محل نوارها، انتهای نوارهای وال‌مش نیز از طریق چفت‌وبست مکانیکی یا اتصالات ورق منقطع در پای دیوار و زیر سقف مهار می‌گردد.

 تسلسل گام‌به‌گام اجرای وال‌مش در کارگاه ساختمانی

اجرای وال‌مش نیازمند نظارت مستمر و رعایت پیوستگی کار است:

 مدارک و الزامات اخذ تأییدیه مهندس ناظر و دریافت پایان‌کار

مهندسان ناظر سازه، معماری و هماهنگ‌کننده پیش از امضای گزارش‌های پایان‌کار و تأیید مهار لرزه‌ای موارد زیر را در پرونده کارگاه مطالبه و ثبت می‌کنند:

• نقشه‌های مصوب اجرایی مهندس محاسب: نقشه‌های فاز دو سازه که نحوه مهاربندی تیغه‌ها، نوع آرایش (نواری یا سرتاسری)، عرض نوارها و فواصل را مشخص کرده و به تأیید طراح محاسب رسیده باشد.
• برگه تأییدیه فنی مصالح (Certificate of Analysis): گواهی کارخانه تولیدکننده دال بر مقاومت کششی الیاف، گرماژ دقیق و آزمایش عدم افت مقاومت در محیط‌های قلیایی (تأییدیه تست نشریه ۸۱۹ یا ASTM E2098). برای آشنایی با تحلیل ساختاری و استانداردهای این حوزه به مقاله تحلیل فنی و انطباق با استانداردهای مش الیاف شیشه مراجعه نمایید.
• گزارش بازدید مرحله‌ای ناظر: ناظر موظف است در مرحله پیش از پوشش نهایی، ضخامت لایه‌گذاری پلاستر، مدفون بودن توری و وجود درزهای انقطاع را مستندسازی و عکس‌برداری کند.

تحلیل اقتصادی و سرعت اجرا: وال‌مش در مقایسه با وال‌پست سنتی

استفاده از سیستم وال‌مش اثرات قابل توجهی در صورت‌وضعیت مالی و زمان‌بندی پروژه دارد:

• کاهش وزن مرده اسکلت: با حذف وادارهای قوطی و تیرک‌های فلزی سنگین، وزن بار مرده تیغه‌ها تا ۳۵ درصد کاهش می‌یابد.
• حذف پرت و هزینه آهن‌آلات: نوسانات شدید قیمت پروفیل‌های ساختمانی هزینه وال‌پست سنتی را پیش‌بینی‌ناپذیر می‌کند، در حالی که قیمت متریال وال‌مش بسیار باثبات‌تر و در مجموع ۳۰ تا ۵۰ درصد ارزان‌تر تمام می‌شود.
• سرعت اجرا: اجرای وال‌مش همزمان با عملیات سفیدکاری یا گچ‌وخاک انجام شده و سرعت اجرای تیغه‌ها را تا ۳ برابر در قیاس با جوشکاری‌های کارگاهی افزایش می‌دهد.
• کاهش ضخامت گچ‌وخاک: به علت نبود لبه‌های برجسته قوطی و نبشی‌های آهن، ضخامت اندود گچ‌وخاک به حداقل ممکن کاهش یافته و در مصرف مصالح نازک‌کاری صرفه‌جویی چشمگیری حاصل می‌گردد. جهت بررسی و سفارش رول‌های استاندارد و برآورد متره می‌توانید به صفحه لیست محصولات مراجعه فرمایید.

پرسش‌های متداول مهندسان و مجریان درباره ضوابط وال‌مش

آیا وال‌مش به صورت قانونی در نظام مهندسی تمام استان‌ها پذیرفته می‌شود؟

بله، با استناد به صراحت پیوست ششم استاندارد ۲۸۰۰ و نشریه ۸۱۹ مرکز تحقیقات مسکن، در صورت ارائه جزئیات محاسباتی ممهور به مهر مهندس محاسب، کلیه دفاتر خدمات الکترونیک و سازمان‌های نظام مهندسی کشور ملزم به پذیرش آن هستند.

آیا در صورت استفاده از وال‌مش سرتاسری، اجرای میلگرد بستر حذف می‌شود؟

بله، در حالتی که سطح دیوار به صورت سرتاسری با شبکه الیاف و پلاستر پوشانده شود، سیستم وال‌مش عملکرد کششی درون‌صفحه و برون‌صفحه را تأمین کرده و نیاز به کارگذاری میلگرد بستر افقی به طور کامل رفع می‌گردد.

حداقل فاصله مجاز لبه دیوار از ستون چقدر است؟

فاصله مجاز برابر با یک‌صدم ارتفاع طبقه است (معمولاً ۲۵ الی ۳۰ میلی‌متر) که باید توسط مصالح تراکم‌پذیر نظیر پشم سنگ یا پلی‌استایرن پر شود تا از انتقال بارهای جانبی ستون به دیوار در هنگام زلزله جلوگیری به عمل آید.

در چه صورتی استفاده از مش بدون پوشش ضد قلیا در وال‌مش مردود است؟

در تمامی پلاسترهای پایه سیمانی و حتی گچی، به دلیل وجود ترکیبات آهکی و رطوبت محیطی، استفاده از توری‌های فاقد مقاومت قلیایی (Non-AR) ممنوع بوده و توسط مهندس ناظر مردود اعلام خواهد شد.
